Robot Product

Cortex-M3 mini

Cortex-M3 mini

  • 상품명
  • Cortex-M3 mini
  • 모델명
  • P-M3-3C8

제품 구매하기 이전화면

<주요기능>

HALL2CAN 주요기능
Core ARM 32-bit Cortex-M3 STM32F103C8T6
I/O 12-bit ADC, CAN 2.0 , I2C, USART, SPI, USB 등
Communication CAN 2.0 A&B, J-Tag

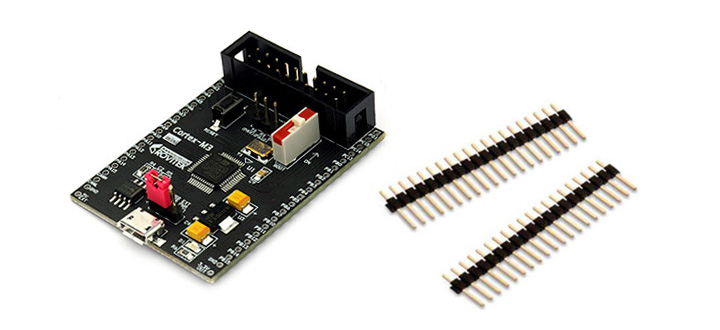

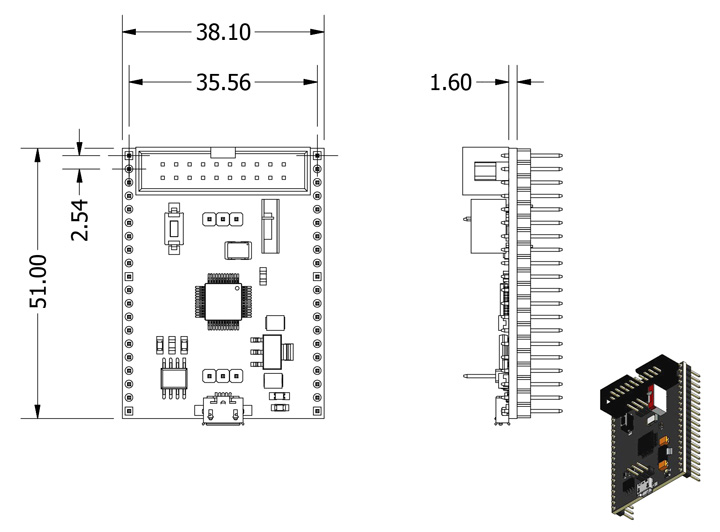

Benefit 핀피치 2.54mm 1열 핀헤더 설계로 브레드보드에 바로 사용
Benefit USB 5V와 외장 전원 중 택일가능(3.3V 레귤레이터 내장)

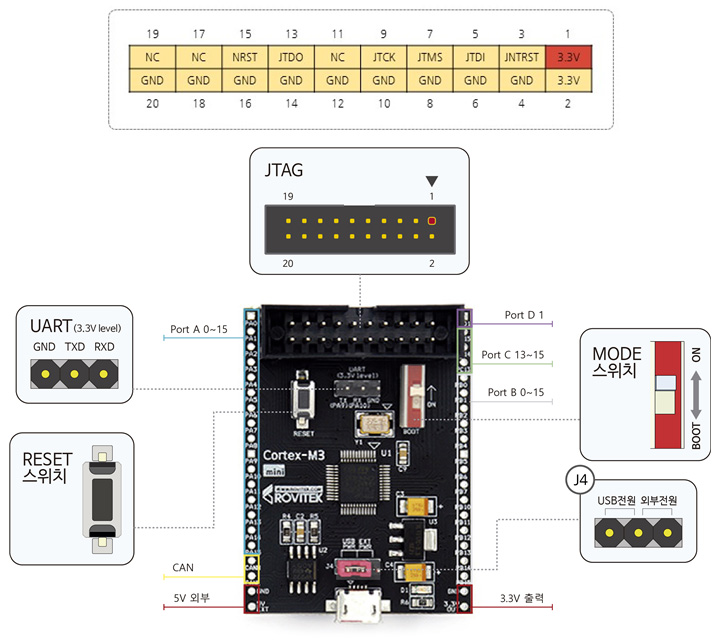

Benefit 표준 핀배열 J-Tag 채용 및 UART(3.3V TTL Level)로 프로그램 다운로딩 가능

<제품설명>

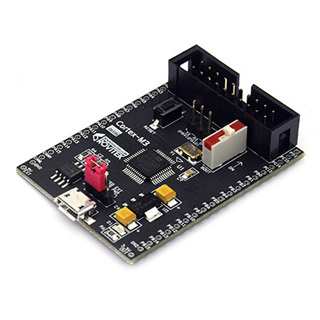

Cortex-M3 mini는 STMicroelectronics의 ARM Cortex-M3 core 기반의 프로토타입 플랫폼을 위한 평가보드이다. Cortex-M3 mini는 STMicroelectronics의 STM32F 시리즈 중 STM32F103C8T6를 채택하고 있으며, 비교적 저용량의 메모리임에도 STM32F103시리즈의 거의 모든 기능을 이용할 수 있도록 구성하였다.

본 평가모듈은 Full speed USB2.0, CAN2.0 A/B 와 같은 인터페이스를 제공할 뿐 만 아니라 I2C, SPI, USART 등도 기본 제공된다. Full speed USB2.0 사용을 위한 USB connector가 모듈에 내장되어 있으며, CAN2.0을 위한 트랜시버를 채용하여 별도의 회로를 설계하지 않아도 CAN을 사용할 수 있다. USART를 통해 Flash memory에 읽고 쓸 수 있도록 설계되었으며, 부트 선택 스위치를 통해 다운로드 / 실행을 선택할 수 있고, 작은 외형에도 불구하고 디버그를 위한 표준 J-Tag가 채용되었다. 또한 Cortex-M3 mini의 전원은 외부인가가 가능할 뿐만 아니라 USB 전원을 선택적으로 사용할 수 있으며, 2.54mm PIN Header를 붙여 브레드보드에 바로 장착할 수 있어 다양한 Application에 쉽고 빠르게 적용할 수 있다.
